Komplet vejledning til stålkonstruktionskomponenter: Sekundære elementer og forbindelsesdetaljer

Det forrige nummer illustrerede detaljerne og layouttegningerne af primære bærende elementer og afstivnings- og stabilitetselementer blandtstålkonstruktionkomponenter. Denne session fortsætter med introduktionen af ​​sekundære og fastgjorte komponenter samt forbindelser og strukturelle beslag. Nedenfor er beskrivelserne af typiske layoutpositioner og komplette lister over hver komponent i stålbygninger.

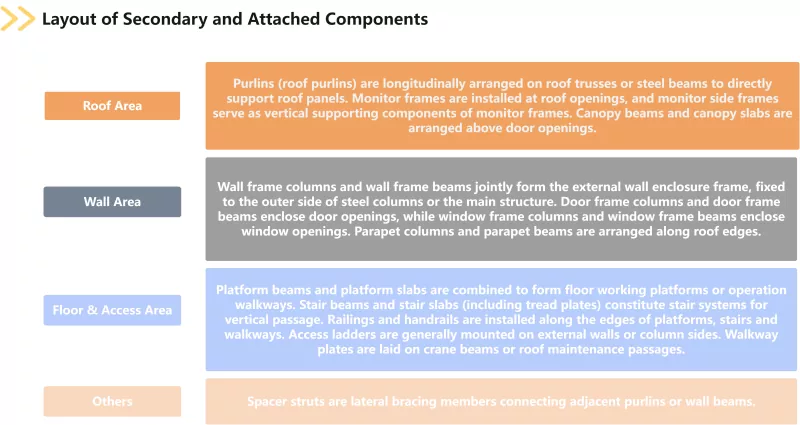

Sekundære og vedhæftede komponenter omfatter bjælker, vægrammesøjler, vægrammebjælker, skærmrammer, skærmsiderammer, trappebjælker, trappeplader, platformsbjælker, platformsplader, rækværk, gelændere, adgangsstiger, gangplader og afstandsstivere, dørkarmsøjler, dørrammebjælker, vinduesrammebjælker, vinduesrammebjælker, vinduesrammebjælker, vinduesrammebjælker søjler og brystværn. Stænger er opdelt i tag- og vægge, mens trappeplader dækker trædeplader. Varetagelse af bygningsfunktioner såsom indhegning, passage, dagslys og ventilation, sekundære og fastgjorte komponenter overfører vindbelastninger, snelaster og andre belastninger til hovedkonstruktionen. De er uundværlige dele, der sikrer stålbygningers integritet og servicefunktioner.

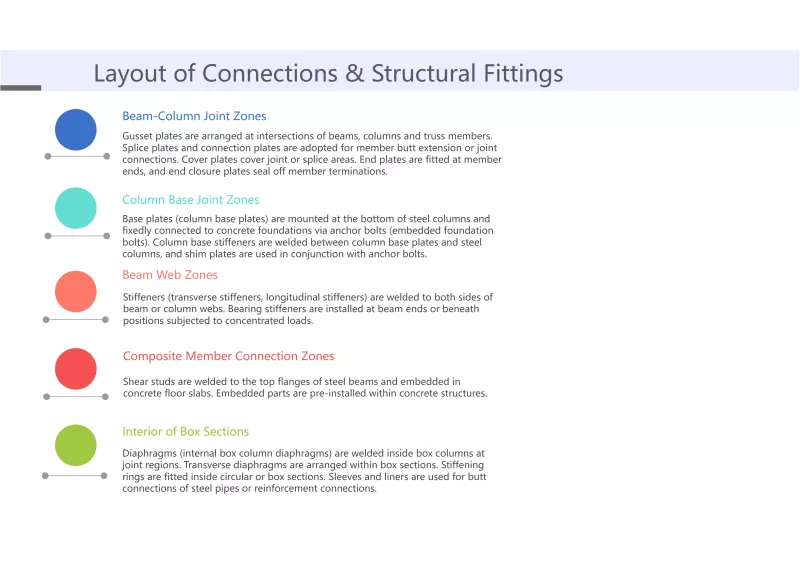

Tilslutninger og konstruktionsbeslag består af kileplader, afstivninger, lejeafstivere, shimplader, tilslutningsplader, splejseplader, dækplader, endelukningsplader, endeplader, bundplader, søjlebaseafstivere, søjleankerbolte, højstyrkebolte, almindelige bolte, indlejrede bolte, indlejrede bolte, afstivningsringe, membraner og tværgående membraner. Afstivninger inddeles i tværgående afstivninger og langsgående afstivninger; basisplader omfatter søjlebundplader; søjleankerbolte er også kendt som indlejrede fundamentbolte; shear studs kaldes også stud connectors; membraner dækker indvendige membraner til kassesøjler. Som en vital kategori afstålkonstruktionkomponenter, forbindelser og strukturelle beslag bestemmer direkte, om alle bærende elementer kan arbejde effektivt koordineret, og om lastoverførselsvejen er kontinuerlig og pålidelig.

Indtil videre er de fire hovedkategorier af stålkonstruktionskomponenter klassificeret efter konstruktionssammensætning alle blevet sorteret fra. Alle ovenstående komponenter er tegnet på konstruktionstegninger af stålbygninger, indgår i kraftanalyse i konstruktionsberegningsrapporter, og fastholdes permanent i de færdige konstruktioner. Kombinationen af ​​komponenter varierer med forskellige projekttyper. En korrekt forståelse af den funktionelle positionerings- og layoutlogik for hver type komponent er en forudsætning for at udarbejde nøjagtige mængderegninger og rimeligt fastlægge omfattende enhedspriser, samt grundlaget for at sikre, at stålkonstruktionernes designhensigt kan omdannes til sikre og pålidelige fysiske bygninger.
