Hvor meget ved du om disse stålstrukturformularer?

Da vi dækkede de fire almindelige kernesystemer istålkonstruktionindustrien sidste gang, vil EHSS fortsætte med at tage dig til at udforske stålkonstruktioner i denne udgave. I moderne bygninger, med voksende strukturel kompleksitet og bærende krav, er strukturelle former såsom gitterskaller, ophængningskabler, bjælkestrengskonstruktioner og betonfyldte stålrør blevet anvendt i vid udstrækning. De stålkonstruktionstyper, der introduceres i dette nummer, er alle almindeligt anvendte i teknik med modne tekniske systemer og tilsvarende understøttende standarder, der dominerer deres respektive segmenterede områder.

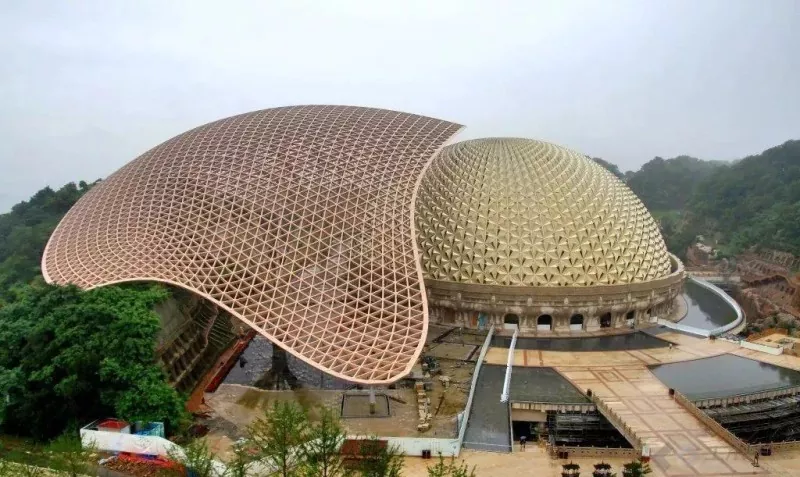

Gitteret skalstruktur, som navnet antyder, er en buet gitterstruktur, der ligner en æggeskal. Dens kerneegenskab ligger i evnen til at danne buede former med stort spænd, såsom kupler og buer. Med et elegant udseende og en effektiv kraftbæring anvendes den i vid udstrækning i store gymnastiksale, udstillingscentre, planetarier og botaniske drivhuse.

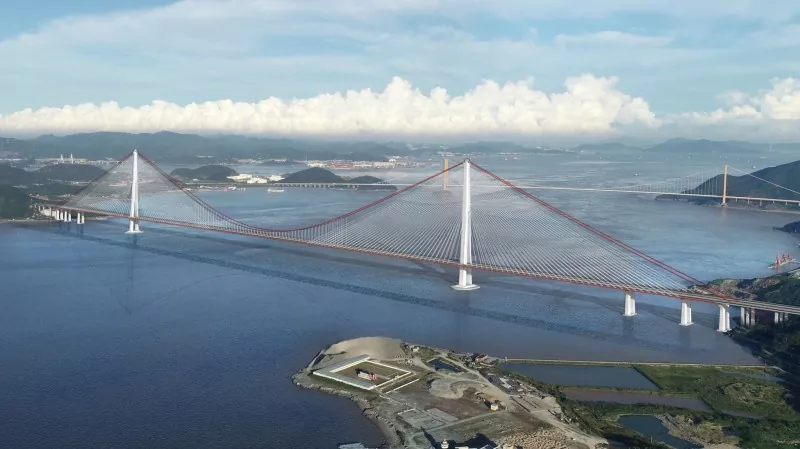

Suspensionsstrukturer tager højstyrke stålkabler som kernekomponenter og realiserer store spændvidder ved at udnytte kablers trækegenskaber. De har ultra-stor spændingskapacitet, let egenvægt og lavt stålforbrug og er hovedsageligt brugt til hængebroer, store stadioner, lufthavnsterminaler og andre projekter.

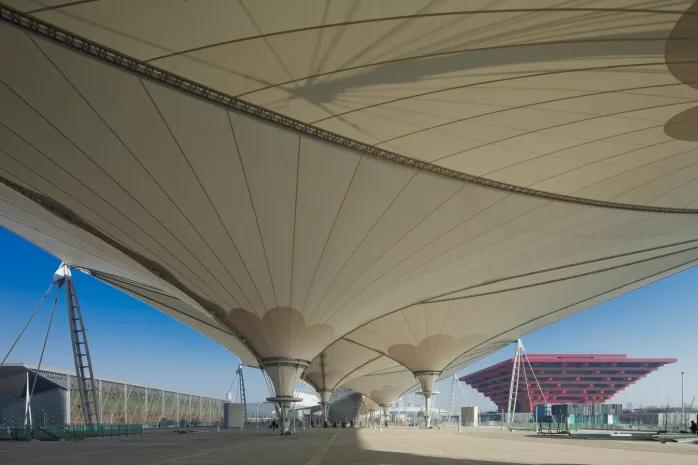

Kabelmembranstruktur er den mest almindelige og udbredte type blandt alle membranstrukturer, sammensat af membranmaterialer sammen med stålkomponenter eller stålrammer. Membranstofferne er normalt belagt med PTFE eller PVC. Med lav vægt, høj styrke og stor fleksibilitet til at danne komplekse friformede buede overflader, bruges den almindeligvis til baldakiner, landskabsinstallationer, betalingsstationer og oppustelige spillesteder.

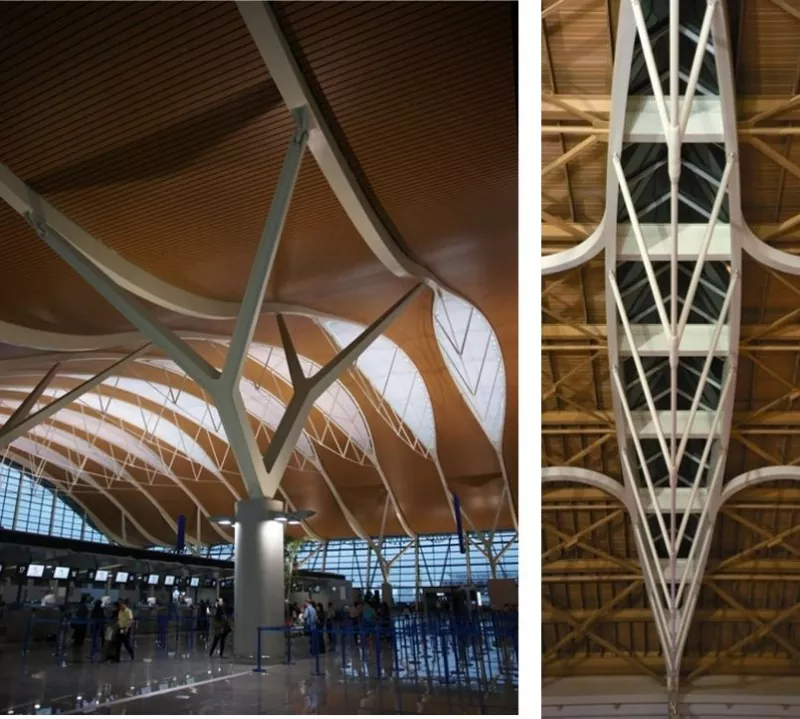

String-understøttet struktur er sammensat af stive øvre korder og fleksible nedre stålkabler forbundet med stivere, hvor de stive øvre korder for det meste er stålbjælker eller spær, så det kan også tolkes som en struktur dannet ved at forbinde stålbjælker eller spær med stålkabler gennem stivere. Bjælkestrengstrukturen er den mest almindelige og typiske form for dette strukturelle system med massive vævsstålbjælker som dets øvre komponenter. Med selvligevægt og fremragende spændingskapacitet, anvendes strengstøttede strukturer hovedsageligt på tage med lange spænd og lufthavnsterminaler.

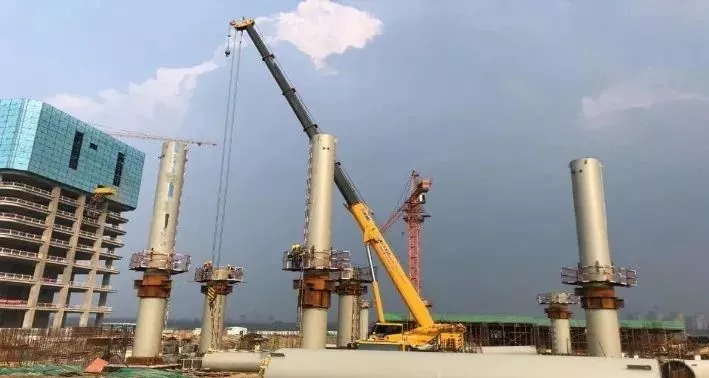

Betonfyldt stålrørstruktur refererer til en struktur med betonfyldt inde i stålrør for i høj grad at forbedre bæreevnen og duktiliteten. Den har høj bæreevne og gunstig duktilitet og bruges hovedsageligt som kompressionselementer i super højhuse bygningssøjler, buebroer og strukturer med lang spændvidde.

Portalrammer, stålrammer, stålspær og gitterkonstruktioner nævnt i forrige nummer prale af det største markedsvolumen og de mest universelle anvendelsesscenarier, der tjener som de bedste valg for små og mellemstore fabrikker, højhuse og konventionelle tag med stor spændvidde. I modsætning hertil er de gitterskaller, ophængningsstrukturer, kabelmembranstrukturer, bjælkestrengsstrukturer og betonfyldte stålrørstrukturer, der er omfattet af dette nummer, specialiserede undersystemer, der er skræddersyet til scenarier, der involverer specielle spænd, superhøjhuse, letvægtsindkapslinger og sammensatte spændingsforhold, og de repræsenterer også almindelige og populære stålkonstruktionssystemer i dag.

Allestålkonstruktionssystemerdækket af de to rater har forskellige fordele og supplerer hinanden og danner tilsammen et komplet teknisk spektrum for nuværende stålkonstruktionskonstruktion. Specifikt lægger stålrammekonstruktionen fundamentet for den afstivede stålrammekonstruktion; gitterskaller og rumgitter falder begge ind under kategorien rumlige gitterstrukturer som parallelle former; ophæng, kabel-membran og streng-understøttede strukturer kan kombineres med spær og gitter for at danne systemer med lang spændvidde; koldformede tyndvæggede stålkonstruktioner anvendes hovedsageligt i lette stålkonstruktionssystemer; og betonfyldte stålrørskonstruktioner tilhører stål-beton komposit bærende systemer.

Ved valg af konstruktionstyper til praktiske projekter skal der foretages en omfattende evaluering baseret på bygningsfunktioner, spændviddeforhold, økonomiske indikatorer og krav til byggeplaner for at bestemme den optimale løsning. Følg medEHSSofficielle kanaler for mere professionelle tekniske opdateringer af stålkonstruktioner. Med 21 års dedikation til fremstilling og installation af stålkonstruktioner leverer vi teknisk support i fuld proces til dine projekter med solide professionelle kompetencer.
