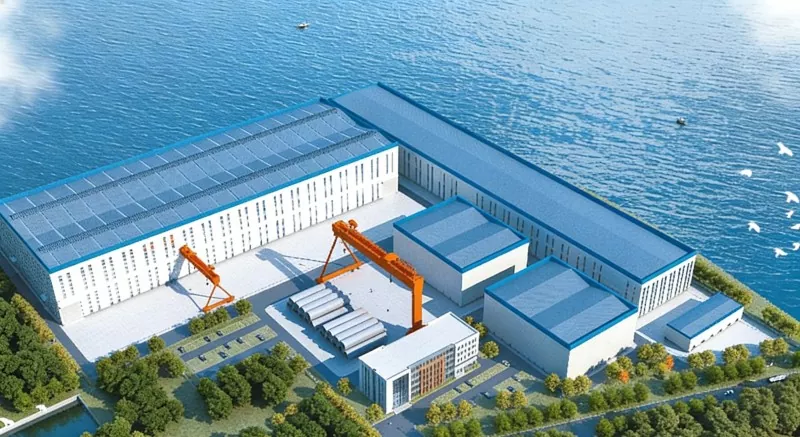

Stålkonstruktion offshore vindkraftfabrik

Stålstruktur offshore vindkraft fabriksbygninger henviser til tunge industrielle fabrikker specielt designet til fremstilling af offshore vindkraft udstyr. Deres hovedstruktur er lavet af stål, og de er normalt placeret ved kysthavne eller dokker for at opfylde produktions-, monterings- og transportbehovene for ekstremt store og tunge komponenter.

Vores kinesiske fabrik har leveret stålkonstruktionsløsninger til flere havvindenergiprojekter og er en af ​​højkvalitetsleverandørerne af stålkonstruktioner i Kina.

Strukturel form

● Tung stålbindingskonstruktion: Dette er den mest almindelige strukturelle form.

● Tung portalramme: Velegnet til almindelige fremstillings- eller montageværksteder.

● l Stål- og netrammestrukturer: Anvendes til fabrikker med ekstremt stort spændvidde eller specialiserede funktioner.

Korrosionsbestandighed og vindmodstandsdesign

● Korrosionsbeskyttelsessystem: Da disse industribygninger er bygget nær havet, er det omgivende miljø relativt fugtigt, og der er mere ekstreme vejrforhold. Overfladebehandlingen af ​​stål vedtager et kraftigt korrosionsbeskyttelsesbelægningssystem.

● Vindmodstand: Selve bygningen skal designes i overensstemmelse med vindbelastningsstandarderne på 50 eller 100 år en gang om et århundrede i kystområder for at sikre strukturel sikkerhed under ekstreme vejrforhold.

Produktets strukturelle komponenter

Hovedstruktur

● Normalt anvendes gitterstålsøjler. For offshore vindkraftfabrikker i stålstruktur med stor højde og tung krantonnage har gitterstålsøjler større bøjningsstyrke og kan understøtte vægten af ​​søjlekranen.

Kranbjælkesystem

● Kranbjælker anvender sædvanligvis højstyrke svejsede solid-web I-bjælker, med flydespænding, der ofte når 355Pa eller 390Pa.

Support system

● Mellemsøjlestøtter kan være lavet af H-formet stål, vinkelstål og runde rør, normalt i X-formet form.

● Der vil blive arrangeret vandrette understøtninger på taget for at overføre tagets vandrette kraft.

● Systemet er normalt arrangeret i toppen af ​​søjlerne med det formål at beskytte stabiliteten af ​​kræfterne mellem stålrammerne.

Indkapslingsstruktur

● Purlins bruger normalt højfrekvent svejset H-formet stål eller C-formet stål.

● Vægbjælker er for det meste H-formet stål eller stort C-formet stål, og er forbundet ved at glide for at tilpasse sig den laterale deformation af hovedstrukturen under vindbelastning eller temperaturpåvirkninger.

Parameter (specifikation)

Produktetui

Lishan store megawatt offshore vindkraftprojekt, som blev deltaget i fællesskab af EIHE Steel Structure, er det største enkelt-offshore vindkraftprojekt med en prisparitet i Kina og den største offshore vindkraftklynge i det nordlige Kina. Det er beliggende i det sydlige havområde af Lishan City, Weihai City, Shandong-provinsen. Hele projektet er opdelt i to uafhængige steder, U1 og U2, med en samlet installeret kapacitet på 150 megawatt (1,5 GW).
