On-site stålkonstruktionssamling + integreret hejsekonstruktion Workflow + nøgleovervejelser

Indledning:Istålkonstruktion konstruktion, "jordmontage + tung kran integreret hejsning" (samle strukturen helt på jorden og løfte den på plads som en enkelt enhed ved hjælp af tunge kraner) er en af ​​de mest omkostningseffektive, sikre og kvalitetskontrollerede byggemetoder, der findes i dag.

Sammenlignet med "løs montering i stor højde" (samle komponenter stykke for stykke højt i luften), reducerer denne metode markant farligt arbejde i højden, sænker antallet af svejsedefekter og kontrollerer effektivt strukturel deformation. Det kræver dog streng forberedelse på jorden, højpræcisions montering af jig-opsætning, strenge løftetekniske beregninger og fejlfri signalering og kommando på stedet.

Nedenfor er en omfattende og standardiseret teknisk vejledning tilstålkonstruktion på stedetsamling og integreret hejsning - struktureret med klare arbejdsgange og praktiske, ligetil tekniske krav for nem reference.

I. Kerneoversigt over konstruktionsmetoden

Construction Workflow Logik: Fabrikspræfabrikation af stålkomponenter i sektioner → On-site jordmontage på jigs → Svejsekorrektion, svejseinspektion (NDT) & maling touch-up → Integreret hejsning i ét stykke på plads → Fastgørelse og strukturel justering.

Vigtige fordele

•  Jordbaseret arbejde hele vejen igennem: Primære operationer udføres på jorden, hvilket drastisk reducerer faldrisici og farer i store højder.

•  Kontrollerbar kvalitet: Samling, svejsning og justering finder sted i et stabilt, tilgængeligt jordmiljø, hvilket sikrer overlegen præcision og byggekvalitet.

•  Høj konstruktionseffektivitet: Svejsning og boltning i stor højde er minimeret, hvilket fremskynder konstruktionsfremskridtet markant.

Begrænsninger

•  Nødvendigt stort monteringsområde: Kræver et rummeligt, plant og godt komprimeret jordareal til montering på stedet.

•  Tungt udstyr og strenge kontroller: Kræver højtonnage løftekraner og strenge tekniske beregninger for løfteforhold og jordens bæreevne.

Gældende scenarier

Open-site stålkonstruktion konstruktion, såsom stålspær med stor spændvidde, tagstålmoduler, multi-span stålrammer og kraftige krandragere.

II. Komplet standardiseret konstruktionsarbejdsgang

Standardprocesflow: Forberedelse af konstruktion → Nivellering og komprimering → Monteringsstikopsætning og -godkendelse → Komponentmodtagelse og geninspektion → Jordmontage → Svejsearbejder → Svejsetest (NDT) & Anti-korrosionsmaling efterbearbejdning → Lifting Lug & Rigging Integral Test → Ho-formal Lift Positioning Finjustering og midlertidig fiksering → Genkontrol af gitterakser og elevation → Permanent tilslutning og fastgørelse → Rigningsfjernelse → Projektaccept → Samling Jig demontering

1. Byggeforberedelse i det tidlige stadie (mest kritiske trin)

Hvis den foreløbige forberedelse er utilstrækkelig, kan der let opstå problemer som strukturel deformation, væltning eller dimensionsfejl under montering og løft. Fokuser strengt på disse 4 kerneopgaver:

•  Planlæg først: Forbered et dedikeret hejseskema. For højrisiko, superkritiske operationer er ekspertgennemgang og formel godkendelse obligatorisk. Gennemfør detaljerede tekniske beregninger for krandriftsforhold, elementspænding, jordens bæreevne og løftepunktsbelastninger.

•  Materiale- og dokumentbekræftelse: Inspicér fabrikscertifikater for overensstemmelse, mølletestrapporter (MTR), fabriksoplysninger om ikke-destruktiv prøvning (NDT) og dimensionsbekræftelsesark. Forebyg strengt eventuelle ikke-overensstemmende komponenter i at komme ind på arbejdspladsen.

• Planlægning af webstedslayout: Angiv tydeligt separate zoner til komponentopbevaring, jordmontagearbejde og positionering af krankørsel/støtteben. Ved bløde jordfundamenter udgraves og udskiftes med solid opfyldning, komprimeres og belægges/hærdes jorden på forhånd.

•  Sikkerhedsbriefing for personale: Svejsere, kranførere, signalgivere og riggere skal have gyldige kvalifikationscertifikater. Gennemfør grundige sikkerheds- og tekniske briefinger for alle arbejdere, og klargør individuelle ansvarsområder og sikkerhedsforbud.

2. Opsætning og accept af monteringsjigg

Monteringsjiggen (jordstøtterammen) er afgørende for monteringspræcision. Tilfældig montering eller substandard, provisoriske rammer er strengt forbudt!

•  Brug standard konstruktionsstål: Fremstil jigs ved hjælp af nationale standard stålsektioner for at sikre tilstrækkelig stivhed og stabilitet, hvilket forhindrer jordsætning, strukturel afbøjning eller rystelse efter belastning.

•  Præcis opsætning og positionering: Udlæg guidelinjer nøjagtigt; streng kontrol med gitterakser, højde og niveau. For komponenter med stort spændvidde skal der indbygges pre-camber (en bevidst opadgående kurve) i henhold til designspecifikationerne for at modvirke fremtidig nedbøjning under driftsbelastninger.

•  Dedikeret inspektion og afmelding: Der skal udføres en specialiseret inspektion efter afslutning af opsætning af jig. Registrer og arkiver alle dimensions-, højde- og planhedsmålinger. Jiggen kan kun bruges efter formel afmelding

3. Komponentlevering og jordsamling

Jordmontage er nøgleprocessen til at kontrollere den overordnede strukturelle kvalitet. Præcis kontrol er afgørende:

•  Indgående komponentinspektion: Undersøg hver komponent ved ankomsten for udseende, forsendelsesdeformation, beskyttende belægninger og bolthulsjustering. Ret og ret eventuelle mindre deformationer inden montering.

•  Jigpositionering og -justering: Efter at have sat komponenter på jiggen, skal du bruge hydrauliske donkrafte og stikkabler til at finjustere og nøje kontrollere spændvidden, akselinjerne, elevationen, rodgabet (ledspalten) og lodret justering.

•  Halsvejsning af certificerede svejsere: Certificerede svejsere skal udføre hæftesvejsning (midlertidige holdesvejsninger). Hæftesvejsningslængden og filetbenstørrelsen skal opfylde tekniske standarder, hvilket forhindrer porøsitet, revner og andre svejsefejl.

•  Symmetrisk svejsning og stressaflastning: Formel svejsning skal nøje følge principperne for "symmetrisk svejsning" og "tilbagetrinssvejsning" (svejsning i korte vekslende segmenter) for jævnt at frigive termisk spænding og minimere vridning. For tykke stålplader skal du nøje implementere forvarmning og interpass temperaturkontrol.

•  Bekræftelse efter montering: Når samlingen er fuldført, skal du omhyggeligt måle overordnede dimensioner, camberværdier og lateral rethed for at garantere fuld overholdelse af tekniske koder og designtegninger.

4. Svejseinspektion og efterbehandling af korrosionsbeskyttelse af maling

•  Non-Destructive Testing (NDT): Udfør ultralydstestning (UT) eller radiografisk testning (RT) i henhold til designspecifikationerne. Enhver ikke-kompatibel svejsning skal udhules fuldstændigt, svejses igen og gentestes indtil 100 % kvalificeret.

•  Svejserengøring og ommaling: Slib svejsede samlinger glatte, fjern rust, slagger og sprøjt, og påfør omgående matchende anti-korrosionsgrunder og topcoat for at sikre et kontinuerligt og intakt beskyttende belægningssystem.

•  Overfladebeskyttelse: Beskyt højstyrke boltfriktionskontaktflader, bolthuller og færdige malingslag mod svejsesprøjt, fedt-/olieforurening og mekaniske ridser.

5. Løftepunkter og rigningsvalg

Sikkerhedsregel for kerneløft: Skift aldrig løftepunkter uden autorisation, bland aldrig upassende rigning, og udsæt aldrig komponenter for ukorrekte kræfter.

•  Brug designede løfteøjer: Brug altid prædesignede, fabriksudviklede løfteøjer (pudeøjer). Ikke-godkendt svejsning på stedet eller hulboring til midlertidige løftepunkter er strengt forbudt. Alle løfteøjssvejsninger skal gennemgå 100 % NDT-inspektion.

•  Beregning af rigningskapacitet: Vælg stålwirer, sjækler og løftestropper udelukkende baseret på beregnede belastninger med dynamiske belastningssikkerhedsfaktorer. Overbelastning er strengt forbudt.

•  Hjørnebeskyttere: Installer hjørnebeskyttere (blødgøringsmidler/kantbeskyttere) ved alle skarpe hjørner og kanter af stålelementerne for at forhindre ståltove i at blive skåret over eller beskadiget.

•  Midlertidig forstærkning: Tilføj midlertidige afstivningsstivere/elementer til strukturelt slanke eller tyndvæggede sektioner (såsom lange spær) for at forhindre vridning, knækning eller lokal deformation under hejsning.

6. Prøveløft-test (må aldrig springes over)

Prøveliften er den sidste defensive barriere mod hejseulykker.

•  Løft og svæv: Løft let komponenten 200–300 mm fri af samlingsjiggen, og hold den svævende i luften i 5 til 10 minutter.

•  Omfattende inspektion: Inspicér grundigt: belastningsforhold ved løftepunkter, rigningsdeformation, generel og lokal afbøjning af delene, kranstabilitet, jordsætning under støtteben og enhver interferens eller fastlåsning på jiggen.

•  Øjeblikkelig sænkning ved unormalitet: Hvis der observeres usædvanlig støj, strukturel forvrængning eller overdreven bundfældning, sænk straks komponenten tilbage på jiggen. Formel hejsning må kun fortsætte, efter at korrigerende handlinger er godkendt.

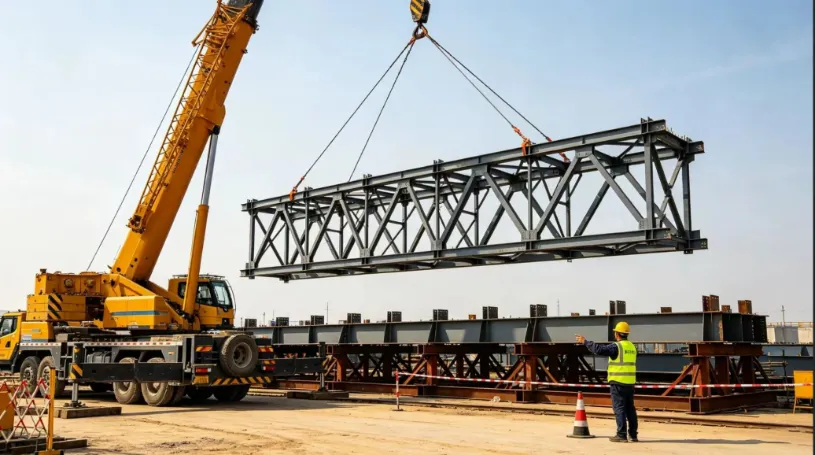

7. Fuld montering hejsning, positionering og midlertidig sikring

•  Unified Single-Person Signaling: Operationer skal ledes af en enkelt udpeget signalkommandør ved hjælp af standardiserede håndsignaler og stemmekommandoer. Signalering af flere personer og kaotiske operationer er strengt forbudt.

•  Glatte kranbevægelser: Løftning, drejning (sving) og løftning (bomboring) skal forblive jævne og langsom hele vejen igennem. Undgå bratte stop, skarpe sving eller stødbelastninger. Besætningen på jorden skal bruge tagliner (styretov) for at stabilisere komponentens orientering og forhindre kollision med eksisterende strukturer.

•  Placering og øjeblikkelig midlertidig støtte: Når du har siddet på de permanente understøtninger, finjuster du præcist gitterakser, elevation og lodret lod. Installer øjeblikkeligt midlertidige støtteben, og spænd kabelkablerne.

•  Kernesikkerhedsrød linje: Slip aldrig krankrogen, før denstålkonstruktiondanner et stabilt, selvbærende strukturelt system.

8. Permanente tilslutnings- og færdiggørelsesarbejder

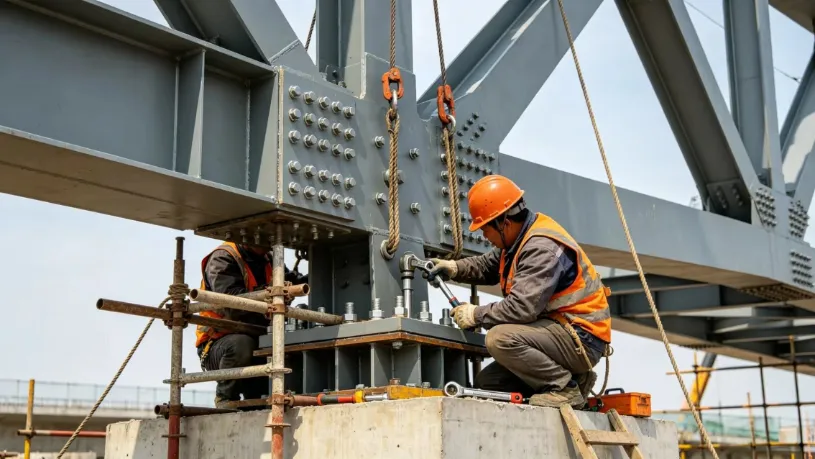

•  Højstyrkeboltning først: Prioriter fastgørelse af højstyrkebolte. Følg nøje den to-trins tilspændingssekvens: "Initial Stramning → Final Moment Stramning". Markér hver bolt tydeligt efter den endelige tilspænding for at forhindre manglende, løse eller overspændte bolte.

•  Splejsningssvejsning på stedet: Udfør stød- og splejsningssvejsninger på stedet i flere lag, og udfør ikke-destruktiv test (NDT) straks efter afslutning.

•  Samlet strukturel ommåling: Genmål alle overordnede dimensioner, højder og afbøjningsværdier. Når de er certificeret som kompatible, skal du sikkert afmontere løftegrej, midlertidige understøtninger og jordsamlingsjiggen.

•  Belægningsreparation og overdragelse: Reparer alle beskadigede anti-korrosions- og brandsikre belægninger på tværs af berørte områder for at fuldføre den færdige installation.

III. Kritiske forholdsregler på stedet (vigtige faldgruber, der skal undgås)

1. Montering af kvalitetskontrolpunkter

•  Solid Jig Foundation: Jorden under monteringsjiggen skal være fast, komprimeret og plan. Montagearbejde er strengt forbudt på blød jord eller vandfyldt jord i regnvejr for at forhindre ujævn sætning.

•  Streng Pre-camber-kontrol: Indstil præcis pre-camber (tilsigtet opadgående kurve) for store spændelementer i henhold til designværdier. Dobbelttjek mål før og efter montering for at forhindre nedadgående sænkning efter erektion.

•  Alvorlige vejrsvejsningsrestriktioner: Stop øjeblikkeligt friluftssvejsning under kraftig vind, regn, sne eller frostgrader. Sørg for, at fugtige ståloverflader tørres grundigt med varmebrændere, før du genoptager svejsningen.

•  Beskyt højstyrke boltfriktionsoverflader: Beskyt strengt boltkontaktfriktionsoverflader. Slibning, olieforurening eller svejsesprøjtforbrændinger er strengt forbudt, hvilket sikrer, at slipkoefficienten opfylder tekniske standarder.

2. Obligatorisk løftesikkerheds røde streger

•  Vejrforbud: Hejsning er strengt forbudt under kraftig vind med styrke 6 og derover (vindhastighed ≥ 10,8 m/s), tæt tåge, kraftig regn, eller når natbelysningen er utilstrækkelig.

•  Støtte til kranstøtte: Kranstøtteben skal være fuldt understøttet af tykke lastfordelingsplader i stål over fast, verificeret jord for at forhindre, at kranen tipper eller støder igennem.

•  Stiv sikkerhedsudelukkelseszone: Etabler en stiv barriere og fri udelukkelseszone inden for kranens arbejdsradius. Uautoriseret personale er strengt afskåret fra at komme ind, passere igennem eller opholde sig i området.

•  Inspektion af rigning før skift: Efterse alt hejseudstyr, rigningsudstyr og ståltove før hvert arbejdsskift. Udskift med det samme, hvis brudte tråde, for stort slid eller knæk/deformationer overskrider de tilladte grænser.

3. Fælles risici og forebyggende foranstaltninger

•  For stor komponentdeformation: Forudindstil design camber, tilføj midlertidige forstærkningsstivere, følg symmetriske svejsesekvenser, og udfør kontrol af fuld løftetilstandsbelastning.

•  Fejl ved afrivning af løfteøje: Udfør et specialiseret strukturelt design til løfteøjer, sørg for fuld penetrationssvejsning med 100 % NDT-inspektion, og forbyd strengt ikke-godkendte provisoriske løftepunkter.

•  Kranens jordudligning eller tipning: Bekræft og hærd jorden på forhånd, anbring tunge stålplader under støtteben, og overvåg jordsætningen under prøveløftet.

•  Strukturel ustabilitet efter placering: Installer øjeblikkeligt bardunkabler og midlertidige støtteben, under streng håndhævelse af princippet: "Slip aldrig krankrogen, før strukturen er sikret."

•  Substandard højstyrkeboltning: Beskyt strengt friktionskontaktflader, anvend standardiserede drejningsmomentstramningsprocedurer, og inspicér og farvemærk hver enkelt bolt efter færdiggørelse.

IV. Oversigt

Kerneledelseslogikken imontering af stålkonstruktion på stedetog integreret hejsning kan opsummeres som: præcis jordmontage, stiv jigkontrol, streng hejseberegning, jævnt og stabilt løft og aldrig frigivelse af krogen før fastgørelse.

Ved strengt at styre de fire kritiske søjler – jigkvalitet, svejsedeformation, løftebelastningsforhold og midlertidig strukturel stabilitet – kan de mest almindelige konstruktionsfejl og sikkerhedsuheld forhindres, hvilket giver en sikker, pålidelig og effektiv løsning til stålkonstruktioner med store spændvidder.
